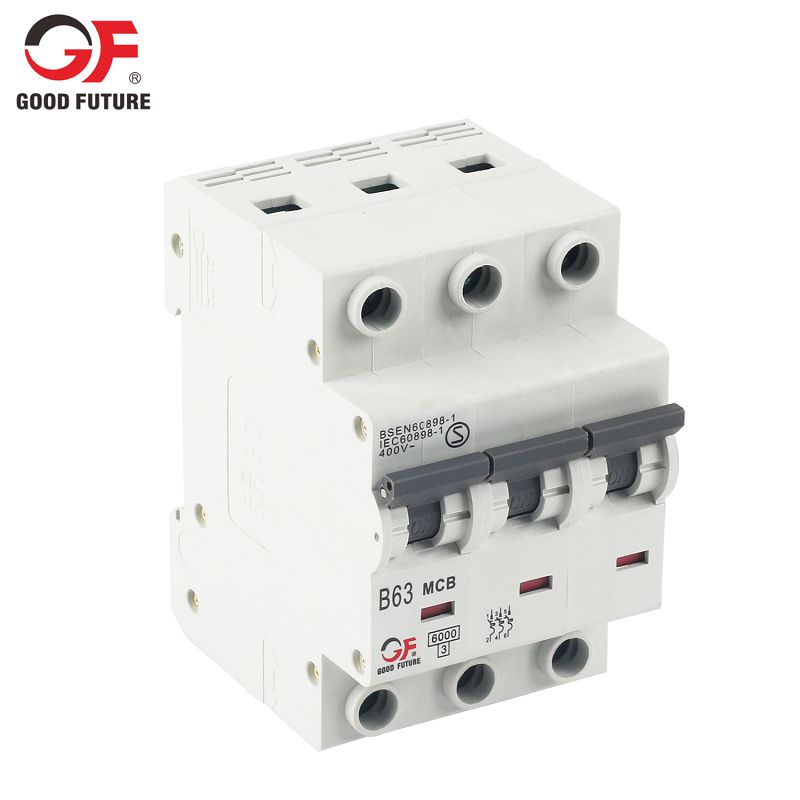

Миниатюрный автоматический выключатель HWLB1-63
Миниатюрный автоматический выключатель HWLB1-63 предназначен для защиты от перегрузки и короткого замыкания в линии переменного тока 50Гц номинальным напряжением 230/400В и номинальным током до 63А, а также может использоваться для нечастой эксплуатации линии в нормальных условиях, а также может использоваться в качестве разъединителя для отключения линии для обслуживания линии и оборудования.
Описание
маркер
Область применения
Миниатюрный автоматический выключатель HWLB1-63 предназначен для защиты от перегрузки и короткого замыкания в линии переменного тока 50Гц номинальным напряжением 230/400В и номинальным током до 63А, а также может использоваться для нечастой эксплуатации линии в нормальных условиях, а также может использоваться в качестве разъединителя для отключения линии для обслуживания линии и оборудования.
Автоматический выключатель подходит для промышленных, коммерческих, высотных и гражданских жилых зданий и других мест.
Стандарты соответствия: BSEN60898-1, IEC 60898-1, и получить CE, SEMKO и другие сертификаты.

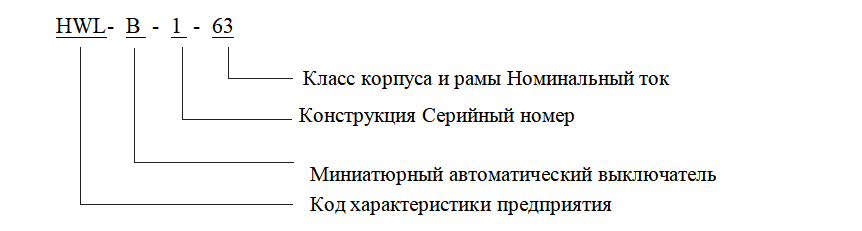

Модель и значение
Основные параметры и технические характеристики
| Технические параметры | Значение параметра |
| Номинальное напряжение (В) | 230/400V~(1P)，400V~(2P、3P、4P) |
| Номинальный ток (A) | 6、10、16、20、25、32、40、50、63 |
| Количество полюсов | 1P、2P、3P、4P |
| Характеристики развязки | См. таблицу 4, рисунок 1, рисунок 2, рисунок 3 |
| Коэффициент температурной компенсации | См. таблицу 7 |
| Поправочные коэффициенты для разных высот | См. таблицу 8 |
| Механический и электрический ресурс (время) | См. таблицу 3 |
| Номинальная отключающая способность (A) | См. таблицу 2 |
| Уровень энергии | 3 |
| Соединительный провод (мм2) | См. таблицу 5 |
| Момент затяжки (Н-м) | 2.5 |
| Форма и установочные размеры | См. рисунок 4 |
| Уровень загрязнения | Класс 2 |
| Класс защиты | IP20 |
| Категория установки | Ⅱ, Ⅲ класс |
3.1 Основные технические параметры
3.1.1 Номинальная мощность короткого замыкания
| Номинальный ток | Количество полюсов | Номинальное напряжение (В) | Номинальный ток короткого замыкания (A) |
| 1~63A | 1 | 230/400 | 6000 |
| 2、3、4 | 400 | 6000 |
3.1.2 Механический и электрический ресурс
| Категория | Количество раз | Рабочая частота (раз/час) | Номинальный ток (A) |
| Электрический срок службы | 4000 | 240
120 |
6~32
40~63 |
| Механический срок службы | 20000 | 240 | 6~63 |
3.1.3 Характеристики защиты от перегрузки по току (базовая температура 30°C)
| Серийный номер | Номинальный ток разъединителя (A) Условие запуска Испытательный ток Заданное время Ожидаемый результат | Замечания | ||
| 1 | 6~63 Холод 1.13В течение 1 часа Без выпуска | |||
| 2 | 6~63 | Сразу после предыдущего испытания | 1,45In th Отсоединение | Ток неуклонно возрастает до указанного значения в течение 5 с. |
| 3 | In≤32 Cold 2.55In 1s＜t0s De-assertion
In>32 Холод 2.55In 1s＜t20s Отключение |
|||
3.1.4 Характерная кривая отсоединения

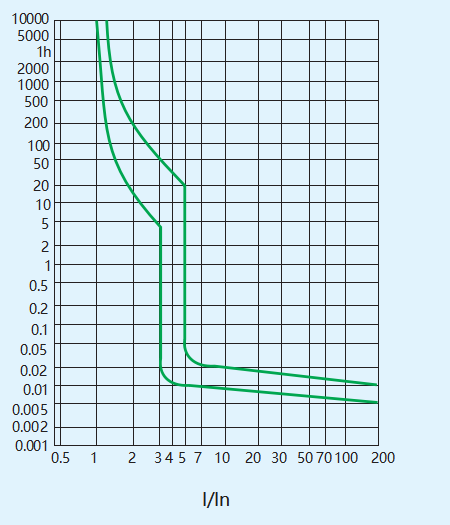

Рисунок 1 Тип B

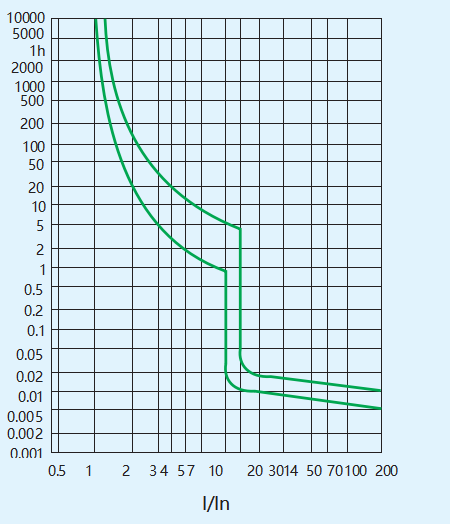

Рисунок 2 Тип C

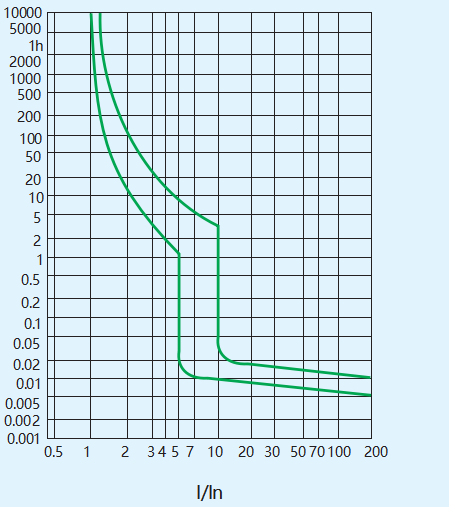

Рисунок 3 Тип D
3.1.5 Подключение: Для подключения проводов сечением менее 25 мм2 используется метод винтового сжатия, момент затяжки составляет 2,5 Н-м.
3.1.6 Потребляемая мощность на один полюс автоматического выключателя
| Номинальный ток In(A) | Максимальная потребляемая мощность на полюс (Вт) |
| 6~10 | 2 |
| 16~32 | 3.5 |
| 40~63 | 5 |
Другие
4.1 КонструкКонструктивные особенности
4.1.1 Высокая номинальная отключающая способность при коротком замыкании, все номинальные уровни тока до 6 кА.
4.1.2 Входной и выходной концы могут быть легко подключены к стандартным шинам, жестким и мягким проводам.
4.1.3 С красной и зеленой индикацией безопасности для повышения безопасности.
4.1.4 Изделие может использоваться с различными модульными аксессуарами.
4.1.5 Корпус и функциональные части изготовлены из огнестойких, термостойких и ударопрочных пластмасс, импортируемых из-за рубежа.
4.1.6 Применимые условия работы и рабочая среда: a. Температура окружающей среды:
Температура окружающей среды -35℃ ~ +70℃, если температура окружающей среды не 30℃ от эталонной, обратитесь к коррекции коэффициента в таблице 7.
| Спец/
Ток/ |
-35 | -30 | -20 | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
| 6 | 7.8 | 7.56 | 7.38 | 7.14 | 6.84 | 6.6 | 6.24 | 6 | 5.76 | 5.64 | 5.28 | 4.98 |
| 10 | 13.2 | 12.7 | 12.5 | 12 | 11.5 | 11.1 | 10.6 | 10 | 9.6 | 9.3 | 8.9 | 8.4 |
| 16 | 21.12 | 20.48 | 20 | 19.2 | 18.4 | 17.76 | 16.96 | 16 | 15.36 | 14.88 | 14.24 | 13.44 |
| 20 | 26.4 | 25.6 | 25 | 24 | 23 | 22.2 | 21.2 | 20 | 19.2 | 18.6 | 17.8 | 16.8 |
| 25 | 33 | 32 | 31.25 | 30 | 28.75 | 27.75 | 26.5 | 25 | 24 | 23.25 | 22.25 | 21 |
| 32 | 42.56 | 41.28 | 40 | 38.72 | 37.12 | 35.52 | 33.92 | 32 | 30.72 | 29.76 | 28.16 | 26.88 |
| 40 | 53.2 | 51.2 | 50 | 48 | 46.4 | 44.8 | 42.4 | 40 | 38.4 | 37.2 | 35.6 | 33.6 |
| 50 | 67 | 65.5 | 63 | 60.5 | 58 | 56 | 53 | 50 | 48 | 46.5 | 44 | 41.5 |
| 63 | 83.79 | 81.9 | 80.01 | 76.86 | 73.71 | 70.56 | 66.78 | 63 | 60.48 | 58.9 | 55.44 | 52.29 |
Поправочный коэффициент тока для использования на разных высотах
| Тип расцепителя | Номинальный ток (A) | Коэффициент коррекции тока | Пример | ||
| ≤2000m | (2000~3000)m | ≥3000m | |||
| B、C、D | 6、10、16、20、25、
32、40、50、63 |
1 | 0.9 | 0.8 | Номинальный ток 10А в изделии
После снижения мощности на 2500 м номинальный ток составляет 0,9×10=9A. |
Способ установки:
Монтируется с помощью стальных монтажных шин 35-7,5.
4.2 С функцией изоляции может использоваться в качестве изолирующего выключателя при отключении линии для обслуживания линии и оборудования.
Габаритные и установочные размеры

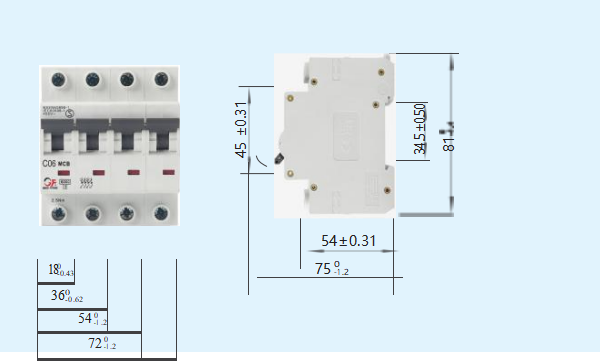

Рисунок 4 Контурные и монтажные размеры

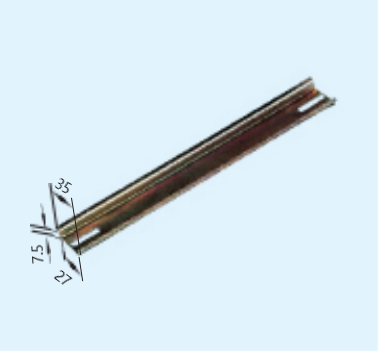

Рисунок 5 Размеры монтажной рейки типа 35-7,5
Инструкции по заказу
6.1 Модель и название изделия, например, HWLB1-63 малый автоматический выключатель.
6.2 Количество полюсов, например, 2P.
6.3 Форма мгновенного расцепителя и номинальный ток, например, C20.
6.4 Количество заказа: например, 500 шт.
6.5 Пример заказа: HWLB1-63 маленький автоматический выключатель, 2P, C20, 500 шт.
6.6 Упаковка: Дизайн и индивидуальная упаковка в соответствии с требованиями клиентов.
6.7 Транспортировка: по морю или по воздуху.
6.8 Расчеты: аккредитив, в соответствии со стандартом T/T
